Проектный пример использования столбчатой диаграммы

В рамках одного демо-проекта была задача реализовать несколько аналитических панелей, на одной из которых должна присутствовать группа линейных графиков, отражающих фактическое значение пресеченных административных правонарушений в разрезе видов различных подразделений относительно общего числа.

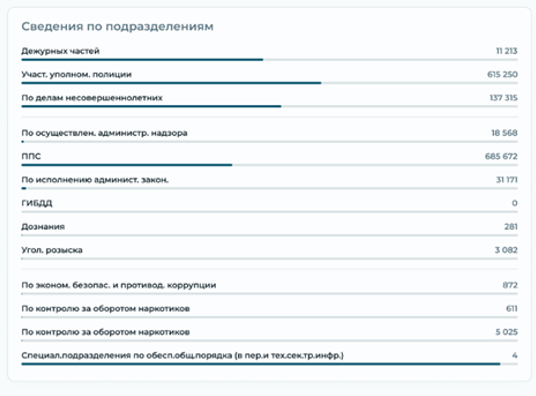

Целевой результат

Настройка

Шаг 1. Настройка источника

В качестве источника данных в аналитической панели на вкладке “Данные” добавляем OLAP-представление. В представлении необходимо сформировать структуру представления, описанную ниже.

Ось строк:

  • Наименования подразделений

Ось значений:

  • Фактическое количество пресеченных преступлений подразделением (в каждой строке, т.е. у каждого подразделения отображается его фактическое значение)
  • Общее количество пресеченных преступлений (в каждой строке подразделения отображается одно значение - общее кол-во)
  • Фиктивная мера, которая для каждой строки выводит нулевое значение

Шаг 2. Создание столбчатой диаграммы

На аналитическую панель добавляем столбчатую диаграмму. В качестве источника выбираем OLAP-представление, созданное на предыдущем шаге.

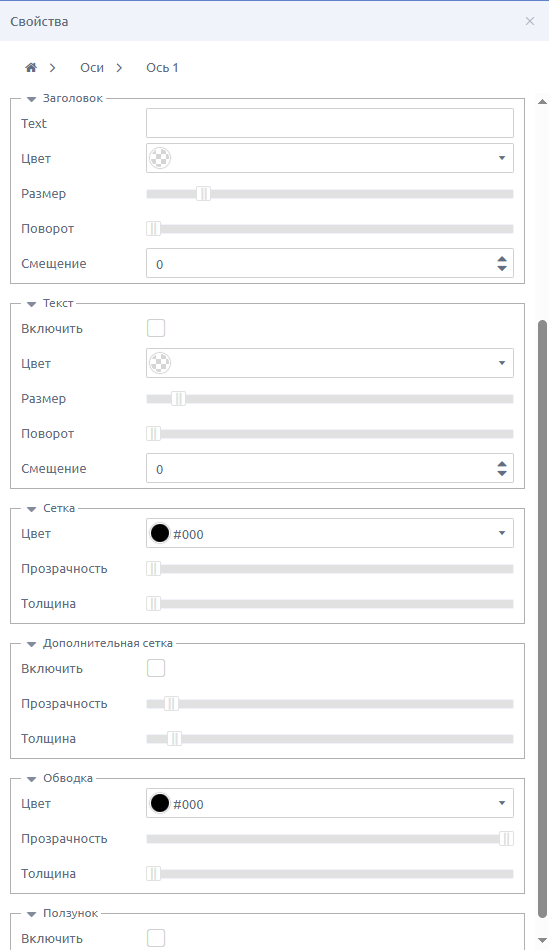

Шаг 3. Настройка осей диаграммы

Создаем две оси. Для каждой задаем следующие настройки:

  • Объединение - 100%
  • Толщина сетки - 0
  • Прозрачность сетки - 0
  • Толщина обводки - 0

Шаг 4. Настройка серий диаграммы

Необходимо создать 4 серии.

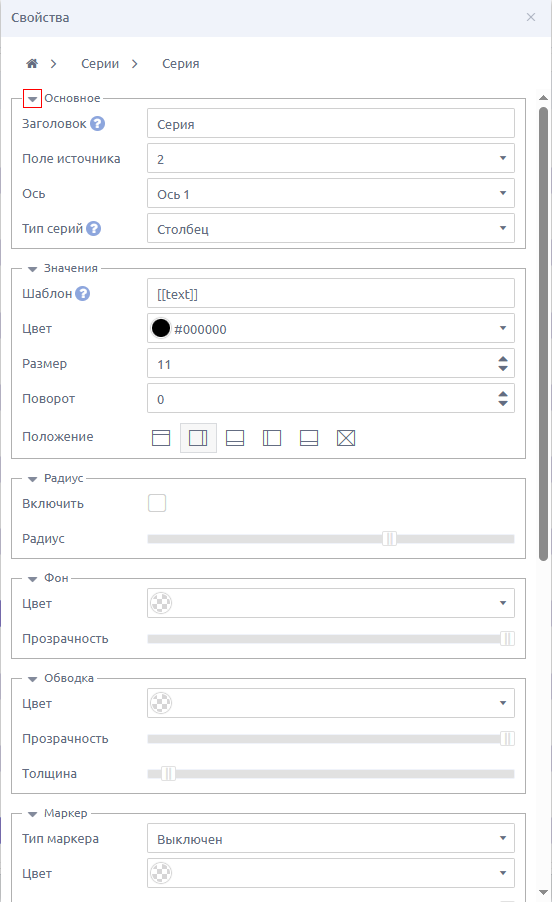

Настройка первой серии:

  • Поле источника - мера, выводящая нулевое значение
  • Ось - первая ось
  • Шаблон - [[text]] (выводим наименование подразделений с оси строк источника)
  • Положение - отображать слева
  • Цвет фона - указать либо #ffffff, либо transparent (делаем фон бесцветным)
  • Толщина обводки - 0

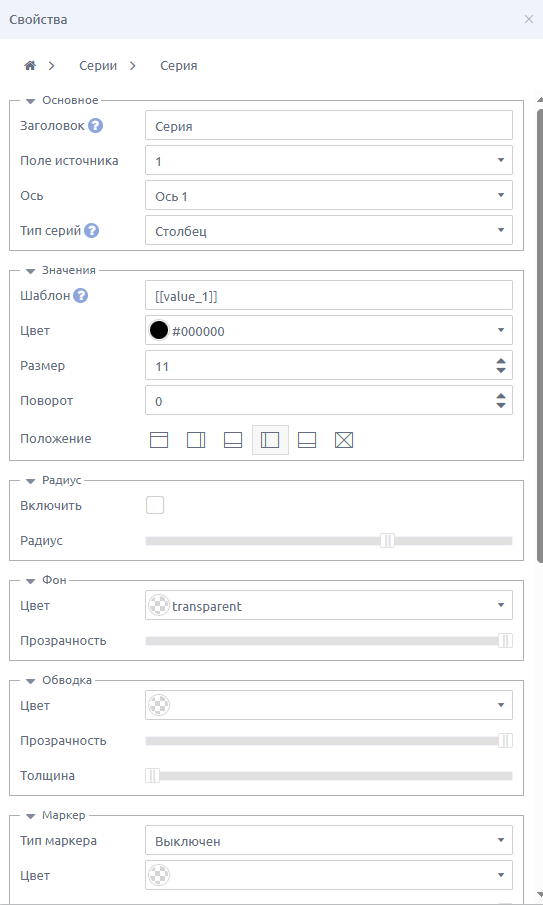

Настройка второй серии:

  • Поле источника - фактическое количество пресеченных преступлений подразделением
  • Ось - первая ось
  • Шаблон - [[value_1]] (выводим значение меры фактическое количество пресеченных преступлений подразделением)
  • Цвет фона - задаем либо transparent, либо #ffffff (делаем фон бесцветным)
  • Толщина обводки - 0

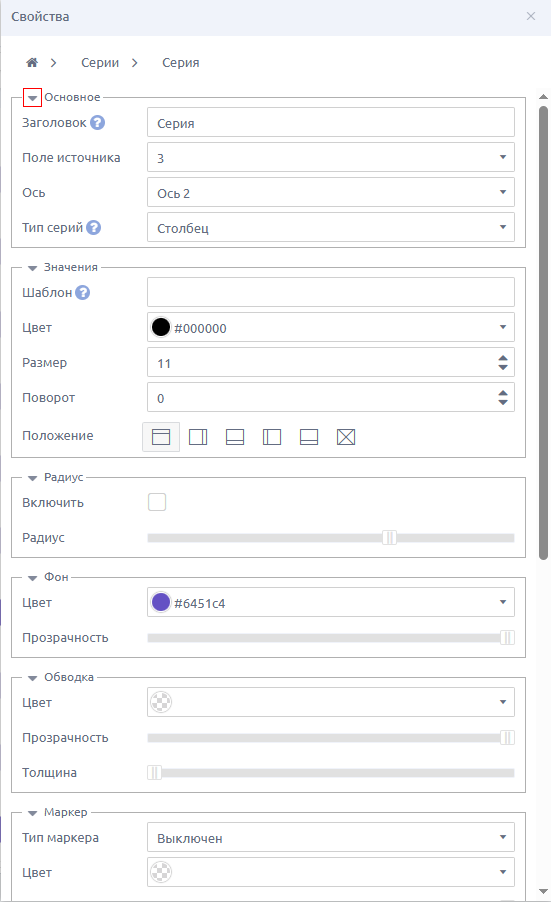

Настройка третьей серии:

  • Поле источника - фактическое количество пресеченных преступлений подразделением
  • Ось - вторая ось
  • Цвет фона - задаем нужный цвет
  • Толщина обводки - 0

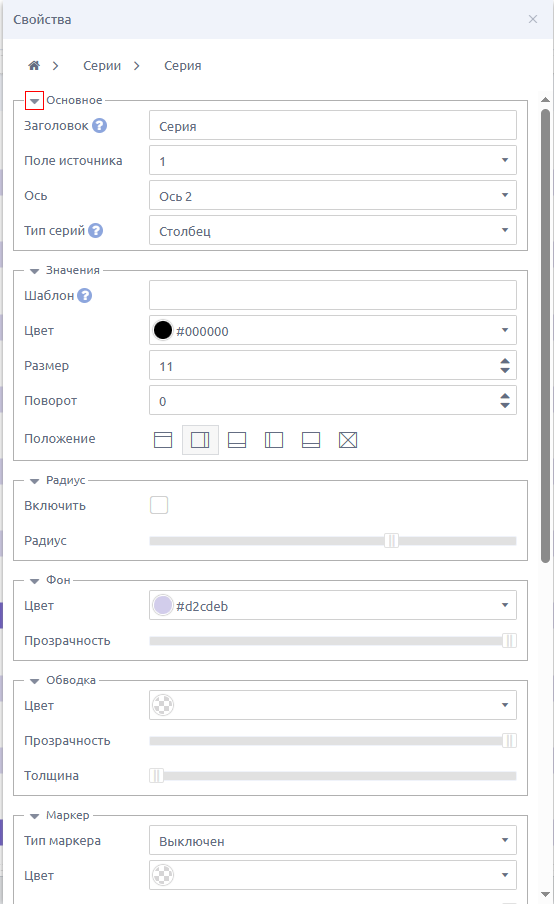

Настройка четвертой серии:

  • Поле источника - общее количество пресеченных преступлений
  • Ось - вторая ось
  • Цвет фона - задаем нужный цвет
  • Толщина обводки - 0

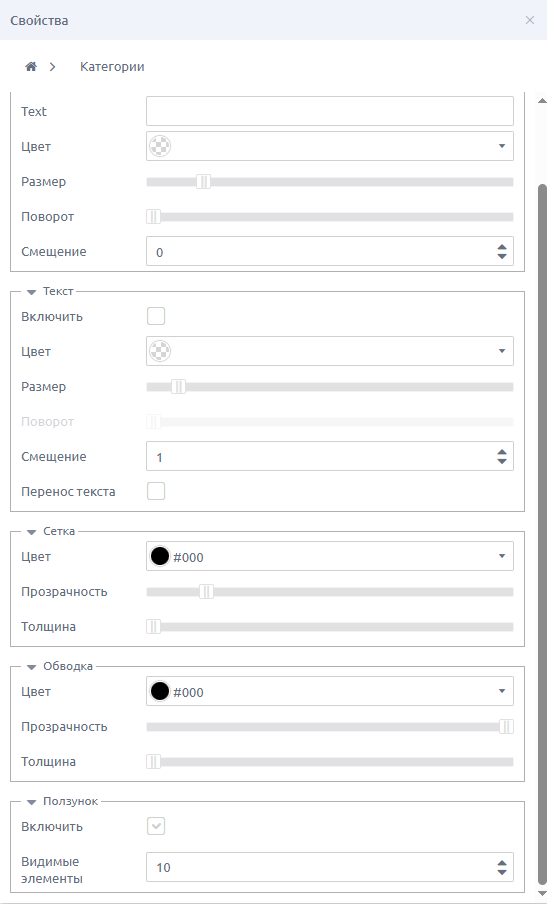

Шаг 5. Настройка категорий диаграммы

В категории диаграммы задаем следующие параметры:

  • Толщина сетки - 0
  • Толщина обводки - 0

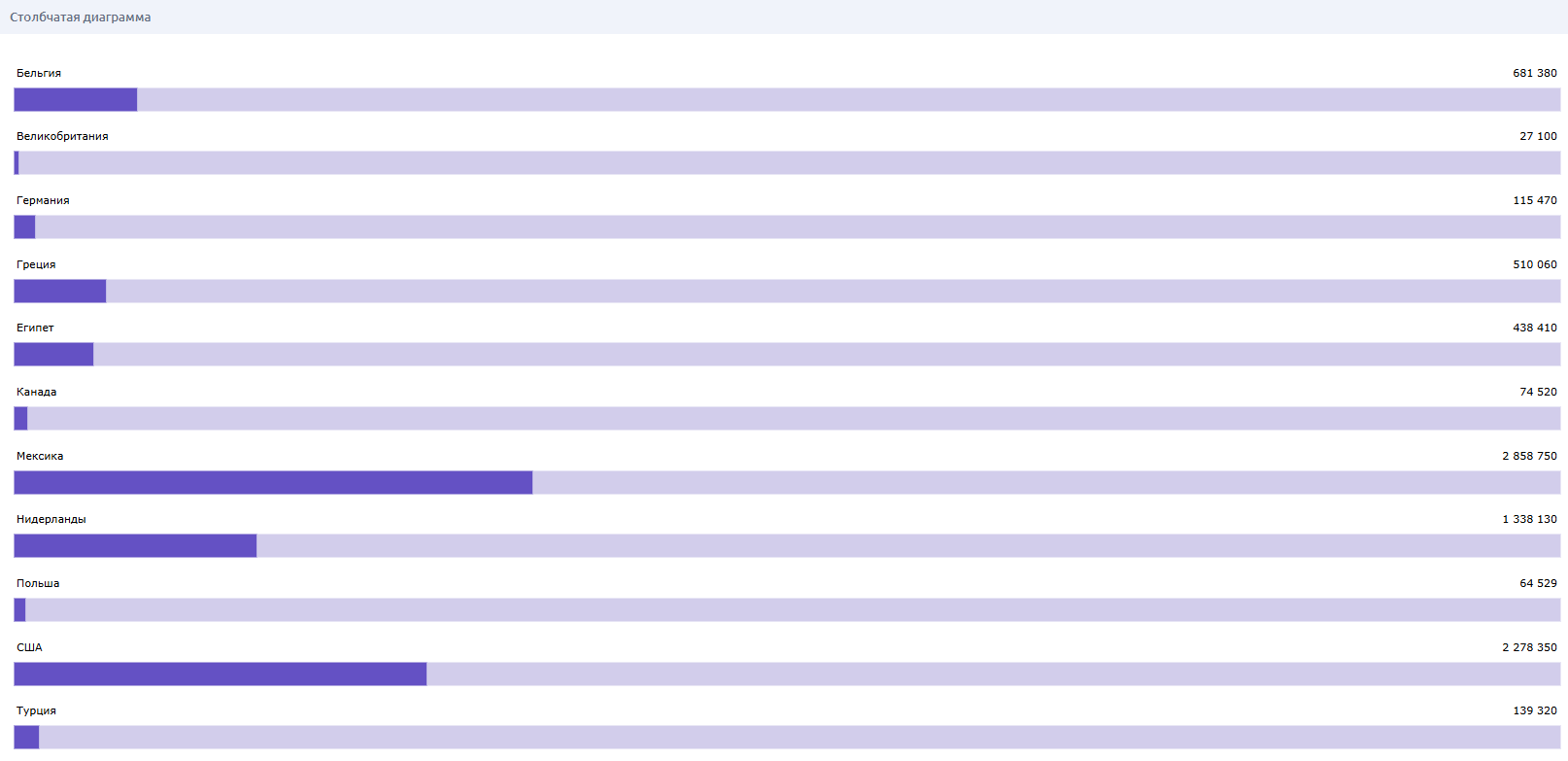

Результат

В итоге, применив вышеописанные настройки может быть создана требуемая диаграмма
